Stabilizacja ciśnienia SPIROEXPAND

Dobry system stabilizacji ciśnienia zapobiega problemom związanym z powietrzem, wyciekami i korozją. Przy źle zaprojektowanym, zmontowanym lub niewłaściwie obsługiwanym, szybko pojawiają się problemy, które kosztują czas, pieniądze i zadowolenie użytkowników.

Gdy system stabilizacji ciśnienia działa nieprawidłowo:

I. w instalacji panuje podciśnienie – zasysane jest powietrze przez automatyczne odpowietrzniki, słabe uszczelki lub mikronieszczelności, które powoduje:

• korozję, spowodowaną działaniem tlenu na części metalowe,
• zanieczyszczenia i osady, spowodowane korozją elementów instalacji,
• spadek wydajności – powietrze i zanieczyszczenia utrudniają przepływ,
• dodatkową obsługę, taką jak płukanie, czyszczenie i uzupełnianie zładu.

II. w przypadku wystąpienia nadciśnienia otwiera się zawór bezpieczeństwa. W rezultacie następuje utrata wody i automatycznie uzupełniana jest świeża woda (z kranu). Woda ta zawiera tlen i inne (rozpuszczone) gazy, które sprzyjają korozji. Z czasem inhibitory korozji również ulegają rozcieńczeniu, zmniejszając ochronne działanie wody w systemie. Korozja i zanieczyszczenie znów stają się zagrożeniem.

SpiroExpand obejmuje pełną gamę rozwiązań, od najbardziej podstawowej konfiguracji do najbardziej skomplikowanych instalacji, gdzie urządzenia dobierane są indywidualnie.

Na stronie producenta dostępny jest program umożliwiający dobór urządzeń SpiroExpand (język angielski).

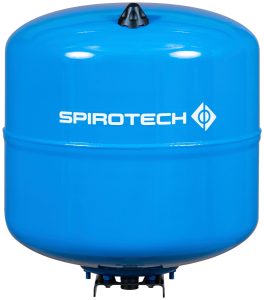

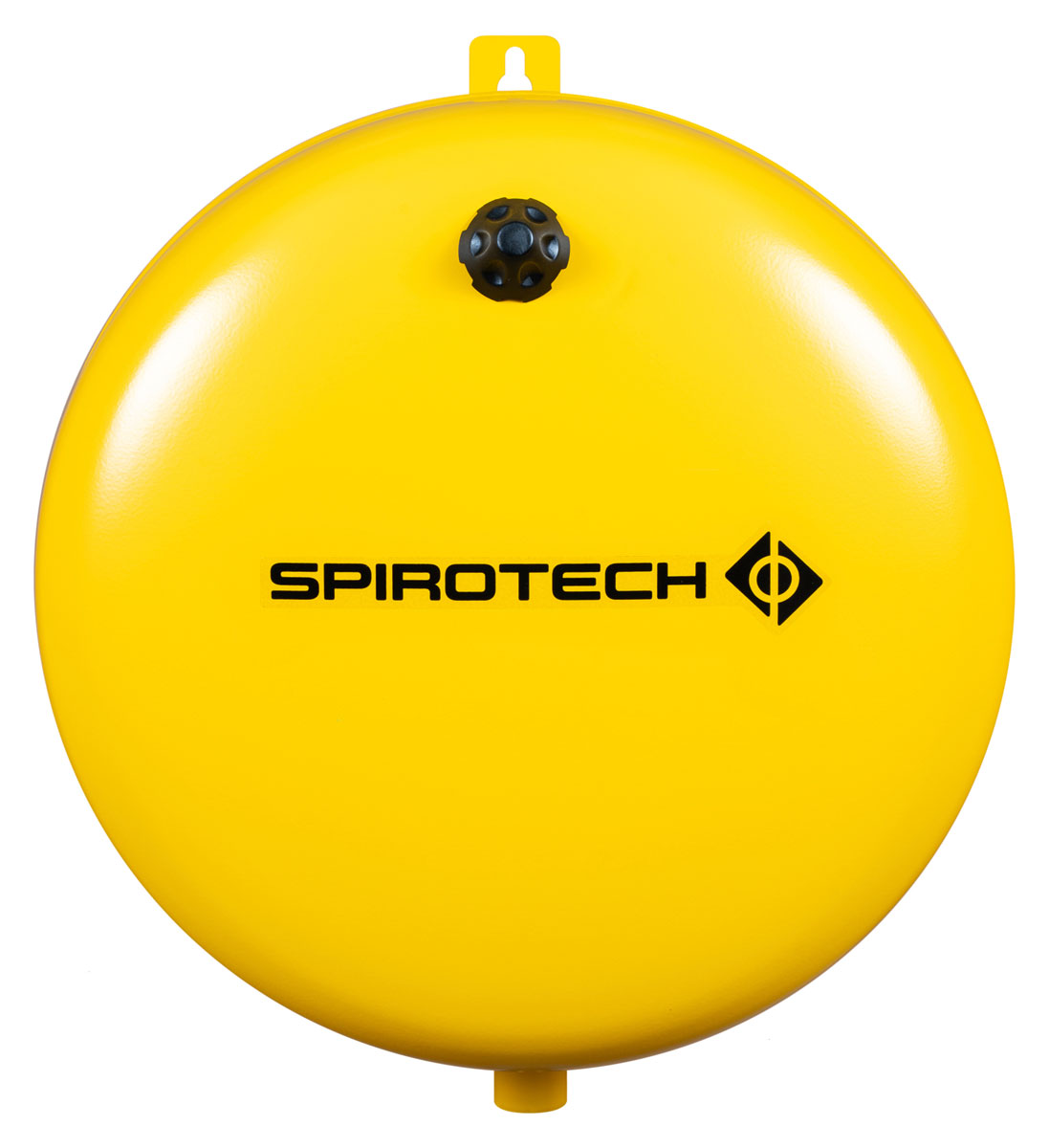

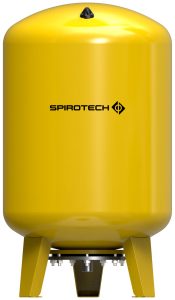

Przeponowe naczynia wzbiorcze (PNW) SpiroExpand

Najbardziej podstawowe zabezpieczenie zamkniętej instalacji ciśnieniowych, w których woda jest wykorzystywana jako nośnik ciepła do przenoszenia energii z ogrzewania i/lub chłodzenia do pomieszczeń mieszkalnych lub użytkowych. W przypadku naczyń wzbiorczych Spirotech membrana jest w kształcie balonu, by zapobiec kontaktowi wody z blachą stalową naczynia, zapobiegając tym samym korozji.

• Objętości od 4L do 10 000L (większe możliwe na zamówienie).
• Maksymalne ciśnienie robocze od 3 do 25 barów.
• Naczynia dla instalacji grzewczych, chłodniczych, wody użytkowej (przepływowe i nieprzepływowe), solarnych.

—————————————–

Stabilizacja ciśnienia SpiroExpand

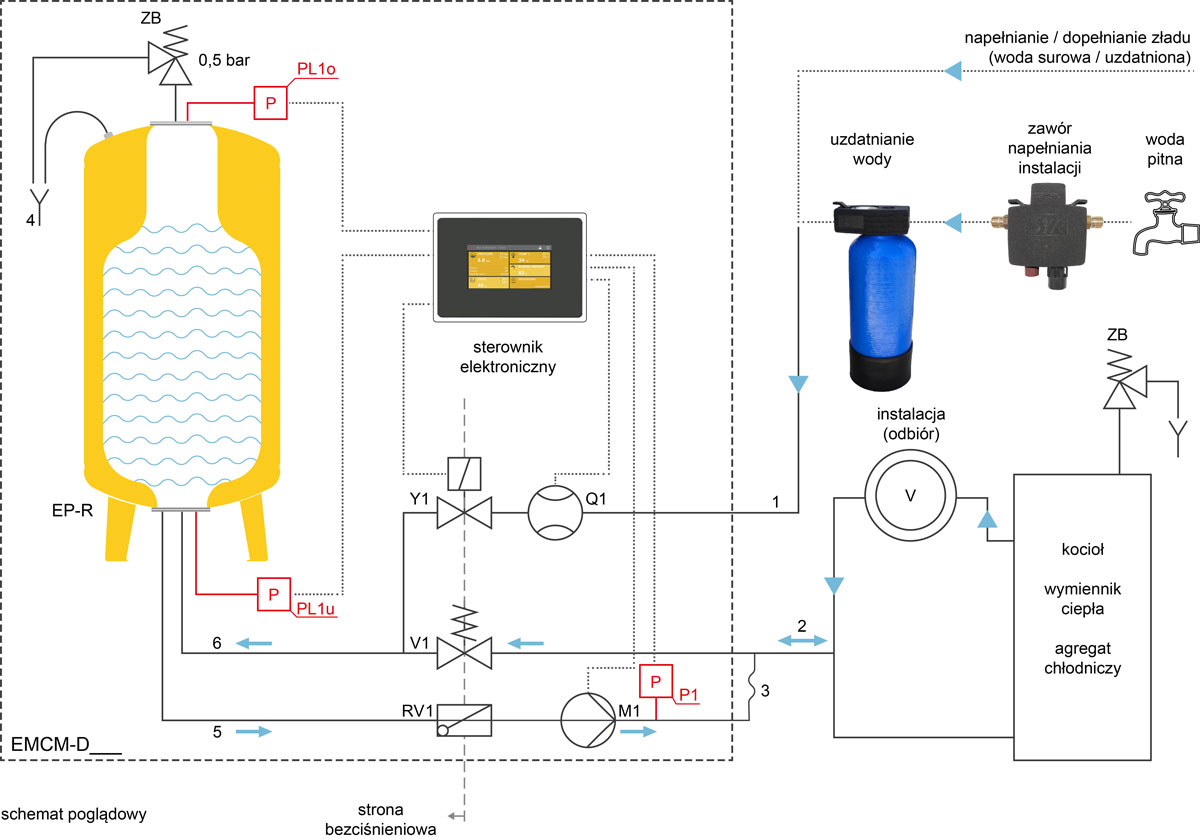

W przypadku większych i bardziej złożonych systemów ogrzewania lub chłodzenia o dużych różnicach ciśnień, zaleca się zastosowanie odpowiednio dobranej stabilizacji ciśnienia z naczyniem rozszerzalnościowym. Naczynie to nie jest bezpośrednio podłączone do instalacji, jak to ma miejsce w przypadku przeponowych naczyń wzbiorczych, ale stanowi część urządzenia z zaworem przelewowym i pompą, sterowanymi elektronicznie. Dzięki temu woda w naczyniu rozszerzalnościowym przechowywana jest bezciśnieniowo (zawór bezpieczeństwa 0,5 bar; naczynie nie wymaga odbioru). Dodatkowo woda gromadzona jest w wewnątrz worka, by nie miała kontaktu z blachą naczynia (unikamy korozji).

Urządzenia do stabilizacji ciśnienia zaprojektowano tak, aby utrzymywały stałe ciśnienie w układzie, niezależnie od wahań temperatury, gwarantując bezpieczną i wydajną pracę układu ogrzewania lub chłodzenia. Tego typu stabilizacja ciśnienia jest złożonym urządzeniem, oferując w zamian większą precyzję regulacji ciśnienia w instalacji. Dzięki temu idealnie nadaje się do większych i bardziej skomplikowanych systemów ogrzewania lub chłodzenia.

Do wyboru jest kilka rodzajów i kilkaset wersji urządzeń. Oprócz tego możliwe jest wykonanie stabilizacji ciśnienia indywidualnie dla konkretnej instalacji.

Urządzenia wyposażone w sterownik z kolorowym ekranem dotykowym. mogą współpracować z separatorami podciśnieniowymi SpiroVent Superior S400, S600, S10, S16.

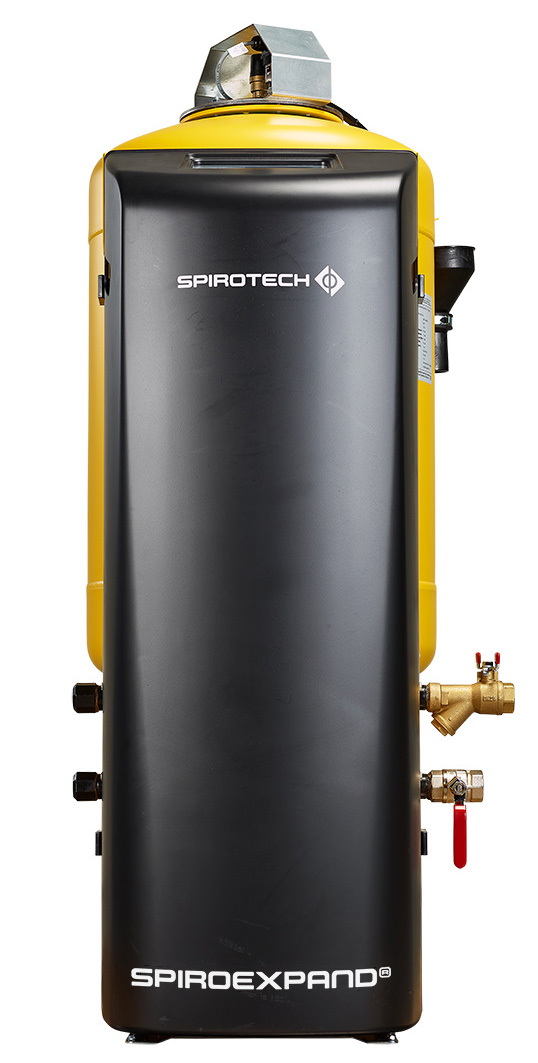

SpiroExpand MultiControl Kompakt

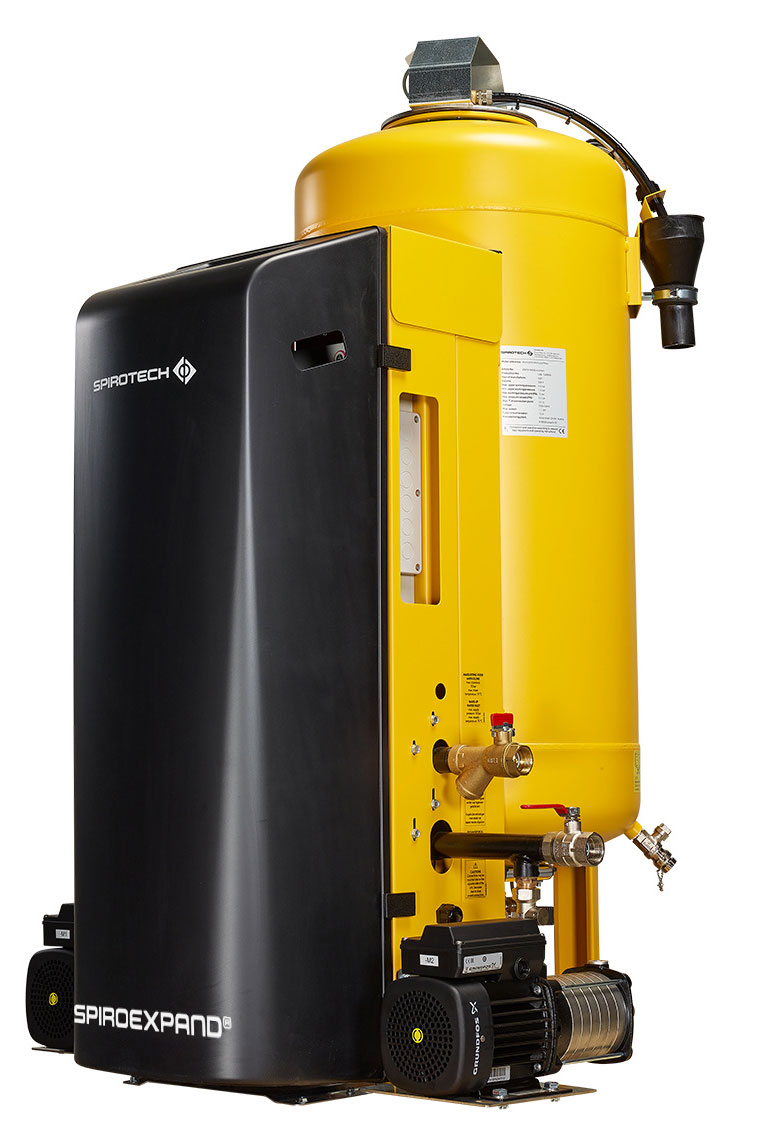

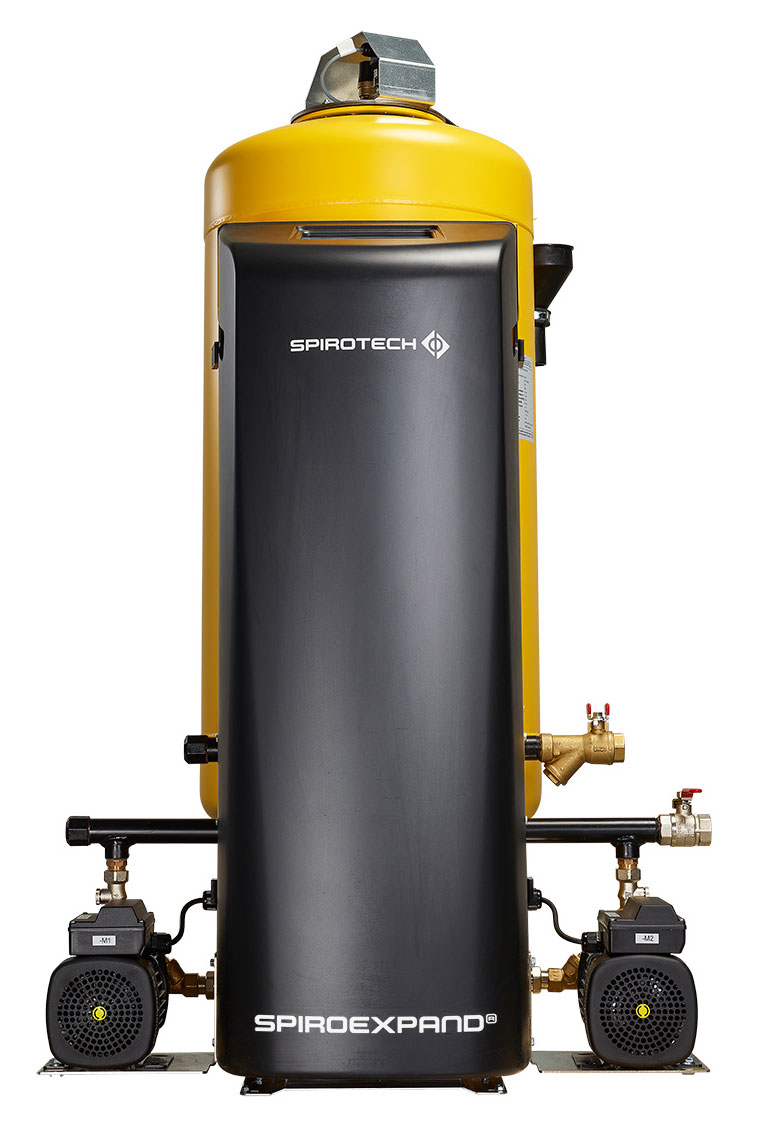

SpiroExpand Multicontrol Kompakt (EMCK) ma w komplecie naczynie rozszerzalnościowe i jest dostępny w 102. wersjach z 5. możliwymi pojemnościami naczynia (45-500 litrów). Można go rozszerzyć o dwa dodatkowe naczynia. SpiroExpand MultiControl Kompakt jest dostępny z jedną (SOLO) lub dwiema (DUO 50% lub Maxi 100%) pompami i zaworem przelewowym. Modele DUO i MAXI mogą być również wyposażone w dwa zawory przelewowe (TWIN).

Zakres ciśnienia roboczego: 1,0 – 8,1 bar
Objętość naczynia: 45, 75, 125, 300, 500 litrów
Maksymalna moc grzewcza: 450 – 2500 kW
Maksymalna temperatura w punkcie podłączenia: 70°C
Maksymalna temperatura w instalacji: 110°C (z dodatkowym pośrednim naczyniem schładzającym)
Maksymalne ciśnienie robocze (PN): 10 bar

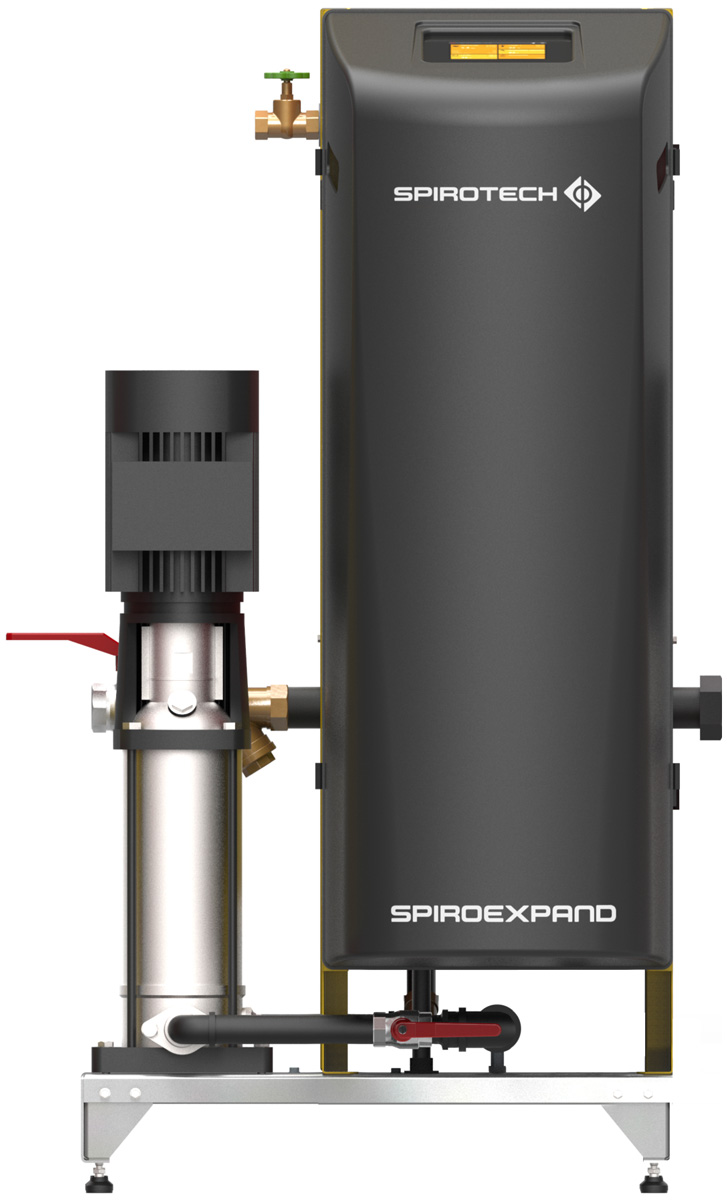

SpiroExpand MultiControl Modular

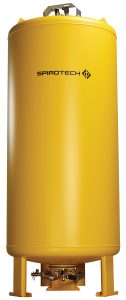

SpiroExpand MultiControl Modular (EMCM) jest dostępny w 75. wersjach i 12. naczyniami rozszerzalnościowymi od 200 do 10 000 litrów. Zawsze należy dobrać podstawowe naczynie rozszerzalnościowe. System można rozszerzyć o kolejne, dodatkowe naczynia (każde jednakowej objętości). SpiroExpand MultiControl Modular jest dostępny z jedną (SOLO) lub dwiema (DUO 50% lub Maxi 100%) pompami i zaworem przelewowym. Systemy DUO i MAXI mogą być również wyposażone w dwa zawory przelewowe (TWIN).

Zakres ciśnienia roboczego: 2,0 – 16 bar
Objętość naczynia: 200 – n x 10 000 litrów
Maksymalna moc grzewcza: 450 – 100 000 kW
Maksymalna temperatura w punkcie podłączenia: 70°C
Maksymalna temperatura w instalacji: 110°C (z dodatkowym pośrednim naczyniem schładzającym)
Maksymalne ciśnienie robocze (PN): 16 bar

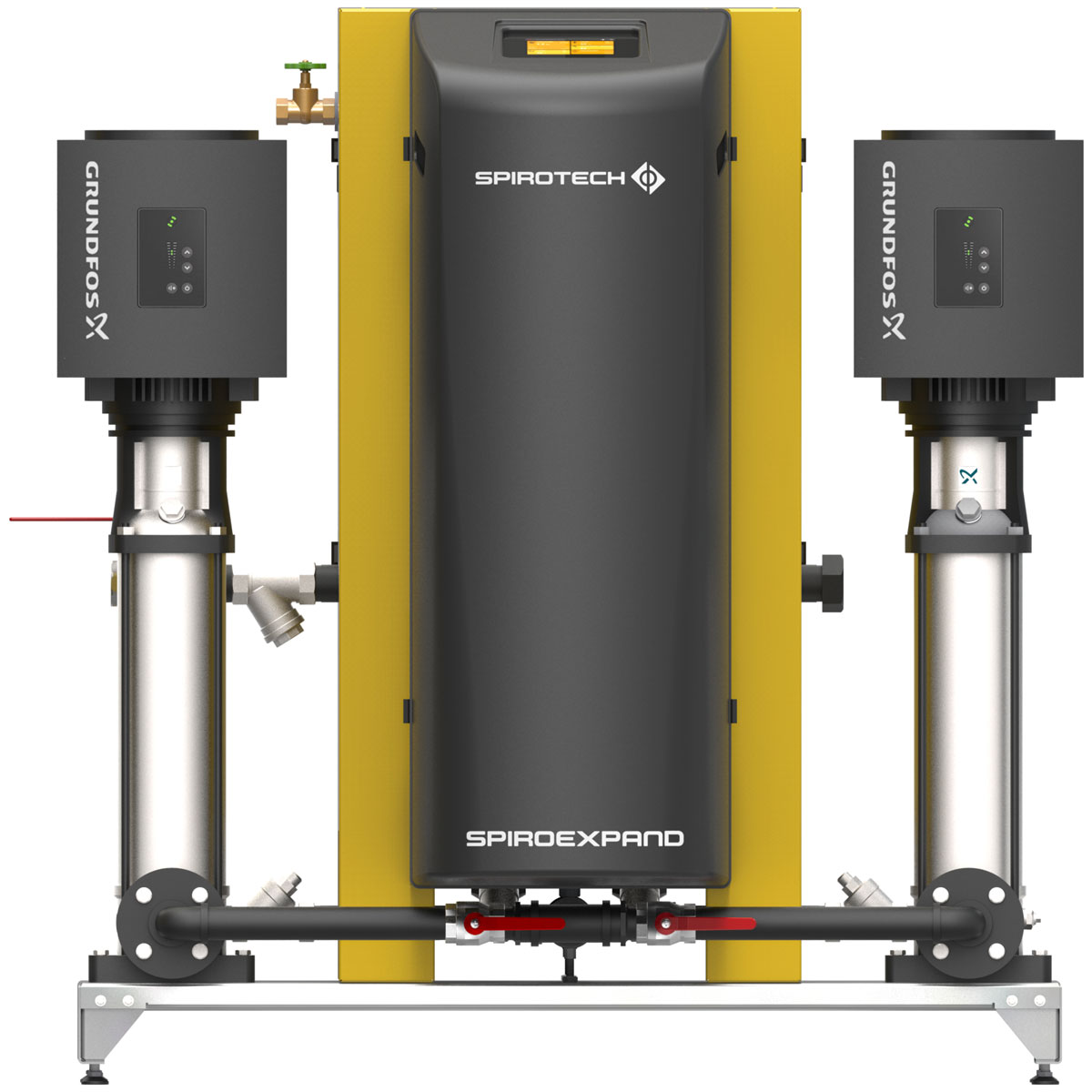

SpiroExpand TopControl Modular

SpiroExpand TopControl Modular (ETCM) to modułowy system stabilizacji ciśnienia z zewnętrznymi naczyniami (zbiornikami) rozszerzalnościowym, dostępny w 25. wersjach. Przeznaczony dla najbardziej wymagających instalacji. SpiroExpand TopControl Modular jest dostępny z jedną (SOLO) lub dwiema (DUO 50% lub Maxi 100%) pompami i zaworem przelewowym. DUO i MAXI mogą być również wyposażone w dwa zawory przelewowe (TWIN).

Zakres ciśnienia roboczego: 1,0 – 23,5 bar
Objętość naczynia: 200 – n x 10 000 litrów
Maksymalna moc grzewcza: do 24 MW
Maksymalna objętość wzbiorcza instalacji: >50 000 litrów
Maksymalna temperatura w punkcie podłączenia: 70°C
Maksymalna temperatura w instalacji: 110°C (z dodatkowym pośrednim naczyniem schładzającym)
Pompa(y) z regulacją prędkości
Zawór(y) upustowy (nadmiarowy) z napędem elektrycznym
Możliwość pracy w trybie Master-Slave, współpracy ze zintegrowanym systemem automatyki

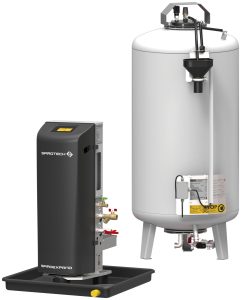

SpiroExpand MultiControl Cool

SpiroExpand Multicontrol Cool (EMCC) dla instalacji chłodniczych jest dostępny w 6. wersjach i 4. naczyniami rozszerzalnościowymi, (125, 200, 300, 500 litrów).

Zakres ciśnienia roboczego: 1,0 – 5,6 bar
Objętość naczynia: 125 n x 500 litrów
Minimalna temperatura w punkcie podłączenia: do -10°C
Maksymalna temperatura w punkcie podłączenia: 70°C
Maksymalna temperatura w instalacji: 110°C (z dodatkowym pośrednim naczyniem schładzającym)
Maksymalne ciśnienie robocze (PN): 10 bar
Pojemność beczek ze stali nierdzewnej: 125 – n x 500 litrów
Materiały odporne na korozję
Opcjonalne automatyczne napełnianie
Odporne na korozję tace na skropliny
